氣體檢測儀如何接模擬信號-圖解百科

發布時間:2023-11-28 作者:深國安電子 分享到:

氣體檢測儀如何接模擬信號?一般主要認準是接三線制4-20mA模擬信號,三線制是指V、S、GND這種三線式的端子。其中,V為電壓輸入端,S為模擬信號輸出端,GND為地(負極)端。在S端和GND端之間,4-20mA的電流信號輸出與濃度值成正比關系,電流信號輸出隨氣體濃度而變化。氣體檢測儀如何接模擬信號詳細操作可參考下面圖解教程。

接線原理:

三線制是指V、S、GND這種三線式的端子。其中,V為電壓輸入端,S為模擬信號輸出端,GND為地(負極)端。在S端和GND端之間,4-20mA的電流信號輸出與濃度值成正比關系,電流信號輸出隨氣體濃度而變化。遠程主機和其他信號采集模塊接收電流的變化并顯示相應的濃度值。因此,在現場施工中應使用屏蔽線,以防止線路干擾引起的電流突然變化,影響氣體報警控制主機的數據顯示與現場檢測儀器形成差異。

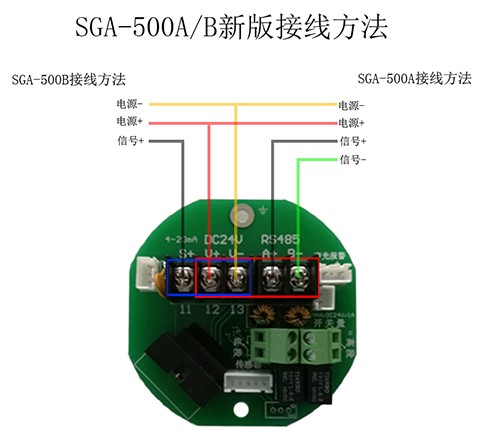

氣體檢測儀如何接模擬信號圖解參考

接線操作步驟:

第一步:從主機引出一根對應V、S、GND的三線電纜;

第二步:儀表側也有三個對應的端子,可以一一連接;

第三步:三線制的優點是供電和信號分離,儀表功耗與信號輸出無關。在使用儀表時,自身消耗功率的增加不會改變,輸出電流信號也不會變得不穩定。
